Fragen …. Wofür? Warum?, 10 May. 2023 15:33

Hallo, nachdem ich zum Wechsel des Gurtschlosses erstmalig einen Blick unter die Seitenverkleidung geworfen habe ind mir ein Rep.-Buch fehlt, habe ich nur ein paar Verständnisfragen.

Wofür ist das schwarze Teil auf der linken Seite? Wofür dieser Schlauch unter dem Rahmen, der am Ende aussieht, als ob da was angeschlossen werden kann? Und was ist mit dem Draht überbrückt?

RE: Fragen …. Wofür? Warum?, 10 May. 2023 15:55

Ist es problematisch denn ganzen Staub abzuwaschen?  23 Jahre haben ihre Spuren hinterlassen............

RE: Fragen …. Wofür? Warum?, 10 May. 2023 16:35

Hi,

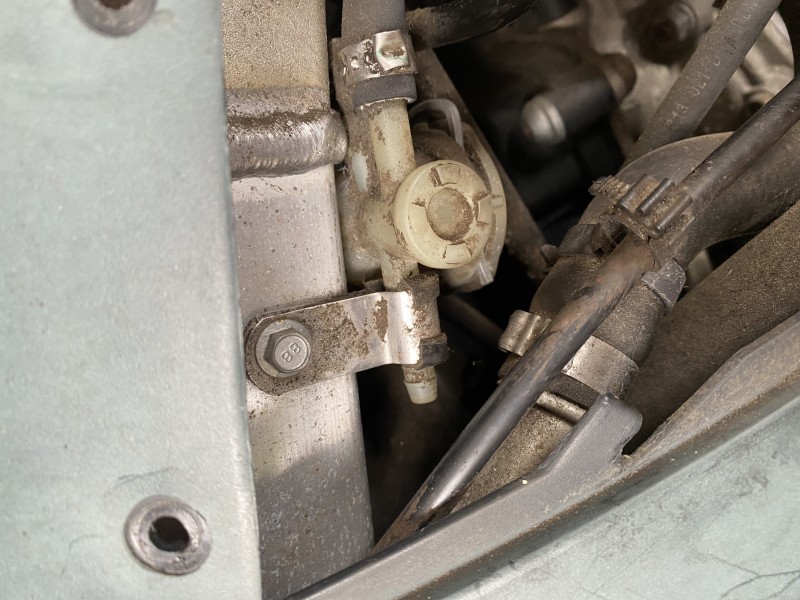

das weisse mit den Schlauchabgängen ist das Gehäuse des Benzindruckregelventiles.

https://www.ersatzteile-motorrad-bmw.de/bmw-motorrad/C1/2000/C1_200_-0192_/Kraftstoffaufbereitung-und-Regelung/Kraftstoffleitungen-Druckregler/2/13_0879/13/517230192

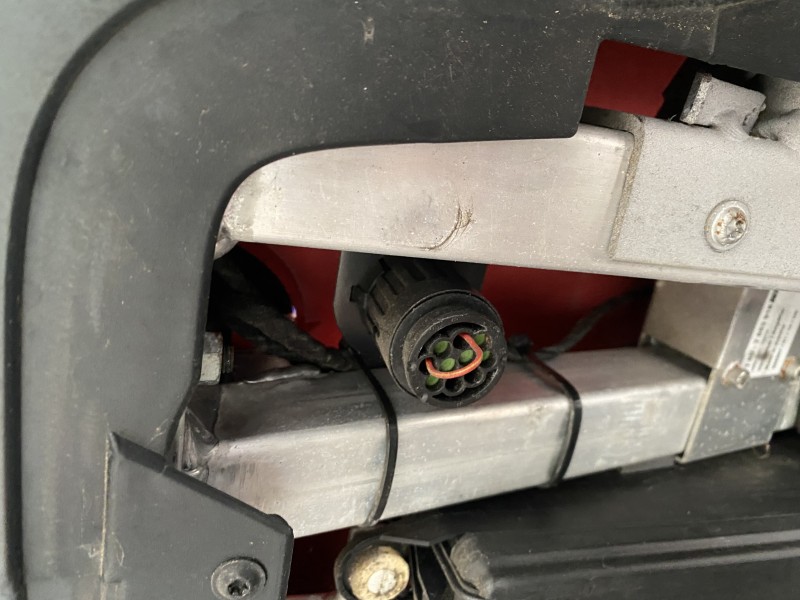

Die Buchse mit dem Kabel ist der Management-Anschluss fürs BMS (BMW Motormanangemet System), darüber kann man per Adapter z.B. auch ODB2-Geräte anschließen.

Die Brücke zeigt dem BMS, dass es im Betriebsmodus arbeiten soll. Ohne Kappe kann es sein, dass das System in den Notlauf geht. Ist aber Spekulation meinerseits. Habs nie ausprobiert.

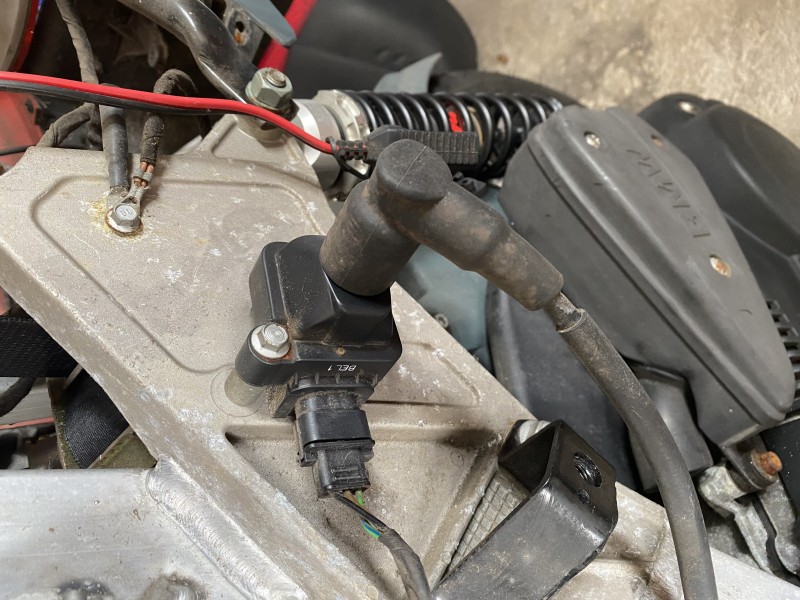

Das schwarze Modul ist die Zündspule. Daran hängt über das Gummikabel die Zündkerze.

https://www.ersatzteile-motorrad-bmw.de/bmw-motorrad/C1/2000/C1_200_-0192_/Motorelektrik/Zundanlage/2/12_1067/12/517230192

Ist alles so Serie!

Bzgl. Staub:

Da sollte man mit geringem Druck auch mit fließendem Wasser dran gehen können. Es sollte alles Wasserdicht sein. Aber nach über 20 Jahren können auch Dichtungen porös werden. Also alles mit Vorsicht.

bis dann,

Heiko

Bild 1: Überdruckdose Kraftstoff. Das ist so ok. Da wird nix angeschlossen und normalerweise kommt da auch nichts raus.

Bild 2: Diese Brücke haben nur C1 mit Abs. Sinn und Zweck bis heute ungeklärt. Klingt komisch ist aber so

Man kann auch Tausende Km ganz ohne die Kappe mit Brücke fahren, passiert nix.

Bild 3: kein Originalkabel mit Stecker. Sieht sehr nach einem Anschluß aus für ein Batterieladegerät. Z. B zum überwintern. Einfach mal prüfen wo das Kabel hinführt. Wenn Batterie dann fehlt nur noch das passende Ladegerät.

Oder meint man den schwarzen Kasten mit abgewinkelten Stecker? Das ist die Zündspule mit Zündkabel - wichtiges Teil!

Gruß
Guido

Ich war dabei: 2006 Mosbach, 2007 Bad Aibling, 2009 Im Ländle, 2010 Bad Honnef, 2011 Clusone (IT), 2012 Slenaken (NL), 2014 Sauerland, 2015 Saarland, 2016 Ostsee, 2017 Altmühltal, 2018 Rösrath, 2019 Nordsee,
2020/2021/2022/2023 gerne irgendwann wieder dabei.

RE: Fragen …. Wofür? Warum?, 10 May. 2023 18:36

Klasse, danke. Und ja, wird natürlich vorm zusammenbau auch alles noch etwas sauber gemacht.
