ich hab mehrere Nockenwellen und weiss nur einlass 276 grad

                                                                                             auslass 264 grad ..und jetzt brauche ich hilfeee..wie wo sehe ich das oder messe ich das ..mir fällt da nichts ein danke im vorraus michael

RE: Nocken Wellen, 12 Aug. 2020 22:00

Die Gradzahl nachmessen wird schwierig. Einfacher ist es , sich Folgendes einzuprägen: " Wenn man auf die Ritzelseite der Nockenwelle schaut und die Markierungskerbe auf 9 Uhr hält ( also rechts), sollte bei der Einlassnockenwelle die Spitze des Nockens etwa bei 10-11 Uhr stehen. Steht die Spitze bei 7- 8Uhr, handelt es sich um die Auslaßnockenwelle". Das läßt sich aber nur so sehen, wenn die Ritzel mal lose aufgesteckt werden.

Bin mir nicht sicher, aber ich meine, daß die Kerben in den Nockenwellen da liegen, wo auch die Markierungen der Ritzel liegen. Also müßte sich die Beschreibung auch auf die Aussparungen der Nockenwellen anwenden lassen.

RE: Nocken Wellen, 13 Aug. 2020 07:29

Das Problem kenne ich. Ist jedoch auch ganz einfach zu lösen.

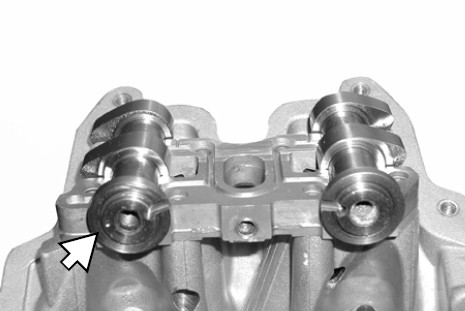

Die EInlassnockenwelle hat an der Seite wo das Zahnrad aufgesteckt wird einen Punkt eingeschlagen.

RE: Nocken Wellen, 13 Aug. 2020 17:45

Tolle Antwort..damit kann ich arbeiten..weiter so

michael aus Hamburg

RE: Nocken Wellen, 07 Apr. 2023 13:26

Hallo zusammen,

ich weiß die erfahrenen Schrauber werden mich jetzt lynchen aber es soll ja keine blöden Fragen geben:

Hab gerade einen Ersatzmotor auf der Wekbank und bin dabei die Steuerkette zu wechseln. Wie müssen die beiden Nockenwellen stehen, wenn die Kurbelwelle am OT ist?

Die Nocken von der Zahnradseite gesehen aus bei beiden Nockenwellen nach außen und die Markierung entgegengesetzt zur Mitte hin auf gleicher Höhe?

Verwirrte Ostergrüße

Christian

RE: Nocken Wellen, 07 Apr. 2023 14:00

Richtig.

RE: Nocken Wellen, 07 Apr. 2023 15:12

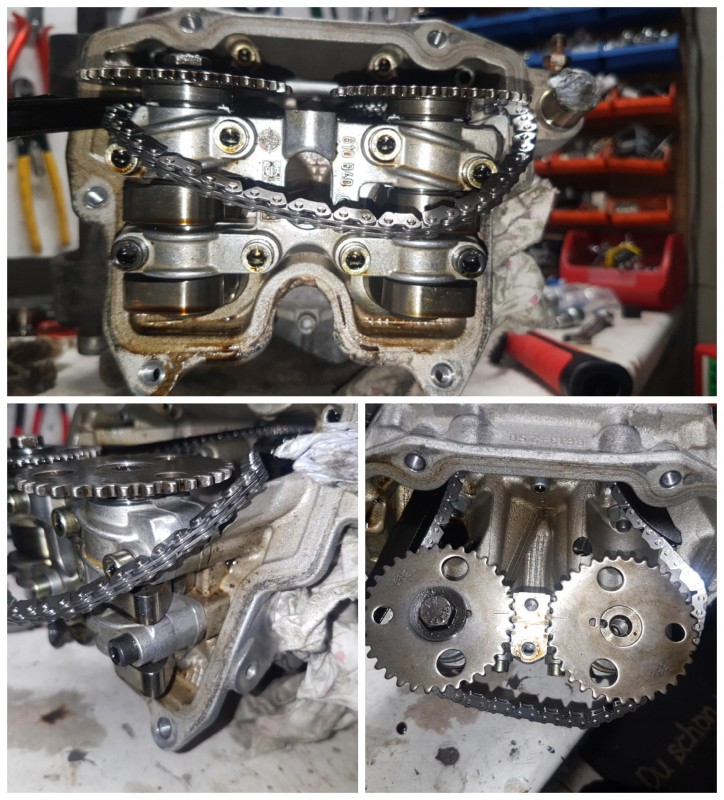

Super, danke Anubis, hab alle möglichen Anleitungen gesichtet aber nirgends ein Bild wo man das erkennt. Also so wie unten zu sehen

Für die die auch danach suchen, wurde hier schonmal ausführlich diskutiert. Meine Eselsbrücke ab jetzt ab 3 Uhr ist Einlaß ab 9 Uhr Auslaß ;-)

619256.forumromanum.com/member/forum/forum.php?q=hallo_und_steuerkette_problem_beim_wechsel-c1_fahrer_bmw&action=ubb_show&entryid=1136913912&mainid=1136913912&threadid=1526839385&USER=user_619256

RE: Nocken Wellen, 07 Apr. 2023 17:55

Hier noch ein Hinweis zur Montage: Die 8 Schrauben ( wie bei allen Bauteilen an Motoren) werden in der Reihenfolge immer von innen nach aussen und über Kreuz angezogen, damit es keine Verspannungen/ Verzug gibt. Also zwei der inneren zwischen den Nockenwellen sitzenden Schrauben zuerst über kreuz gegenüberliegend und demzufolge die beiden schwarzen Schrauben zuletzt. Beim Zylinderkopf  zuerst die 4 M8- Muttern über Kreuz und erst dann die M6- Schrauben.  Beim Motorgehäuse zuerst die 4 Schrauben rund um die Kurbelwelle über Kreuz und dann die äusseren und so weiter. Immer zuerst die Inneren.
