Wie erkenne ich von aussen welchen Motor ich habe, 28 Jul. 2022 21:24

Hallo miteinander,

folgendes Problem.

Günstig einen ausgebauten Motor erstanden. DH. Ausgangs Fahrzeug nicht bekannt.

Keine entsprechende Aufschrift auf dem Antruieb nur der Schriftzug Leonardo

Wie bekomme ich jetzt ohne Abbau des Zylinderkopfes raus ob ich einen 125 er Motor oder einen 200 er Motor vor mir habe ?

Bohrung uns Hub messen geht ohne Zylinderabbau wohl nicht.

Für Ratschläge dankbar.

Gruss

Helmut

RE: Wie erkenne ich von aussen welchen Motor ich habe, 28 Jul. 2022 21:50

Merkwürdig, dass du einen Motor gekauft hast, ohne zu wissen, was für einen. Normalerweise kann der Verkäufer dir das sagen. Die Motoren wurden bei Rotax gebaut, da sollte von Leonardo nichts draufstehen. Ein möglicher Hinweis wäre, wenn du den vorderen Variator ausbaust und nachschaust, welche Rollen drin sind. Die Rollen beim 200er sind schwerer(11 Gramm) und sind an der kleineren Innenbohrung zu erkennen. Ein geringer Zweifel bleibt trotzdem, da die Rollen manchmal aus Unwissenheit nicht richtig bestückt wurden.

Wenn es um den optischen Unterschied zwischen BMW und Leonardo geht: Der Leonardo hat eine gegenüber der C1 ziemlich flache Ventilhaube über dem Zylinderkopf mit einer Erhöhung in der Mitte, da er nur eine Nockenwelle darunter hat statt zwei bei der C1.

RE: Wie erkenne ich von aussen welchen Motor ich habe, 28 Jul. 2022 22:04

Zeig doch mal ein Bild vom Motor. Der Leonardo-Motor müsste einen anderen Zylinderkopf, als BMW haben.

RE: Wie erkenne ich von aussen welchen Motor ich habe, 29 Jul. 2022 02:28

Helmut,

wenn Du den Motor ausliterst, dann erfährst du es gabz genau.

Mit internettem Gruß

H e r O

RE: Wie erkenne ich von aussen welchen Motor ich habe, 29 Jul. 2022 08:43

Warum einfach wenn es auch schwer geht.

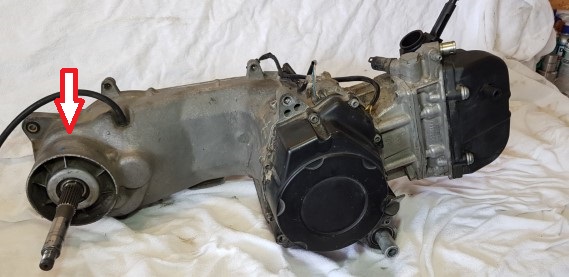

Schon seit über 20 Jahren steht die Motorbezeichnung ganz einfach lesbar am Gehäuse.
Vielleicht ist es dort etwas schmutzing und man muss dort saubermachen, aber da steht was nützliches.

HIER als großes Bild.

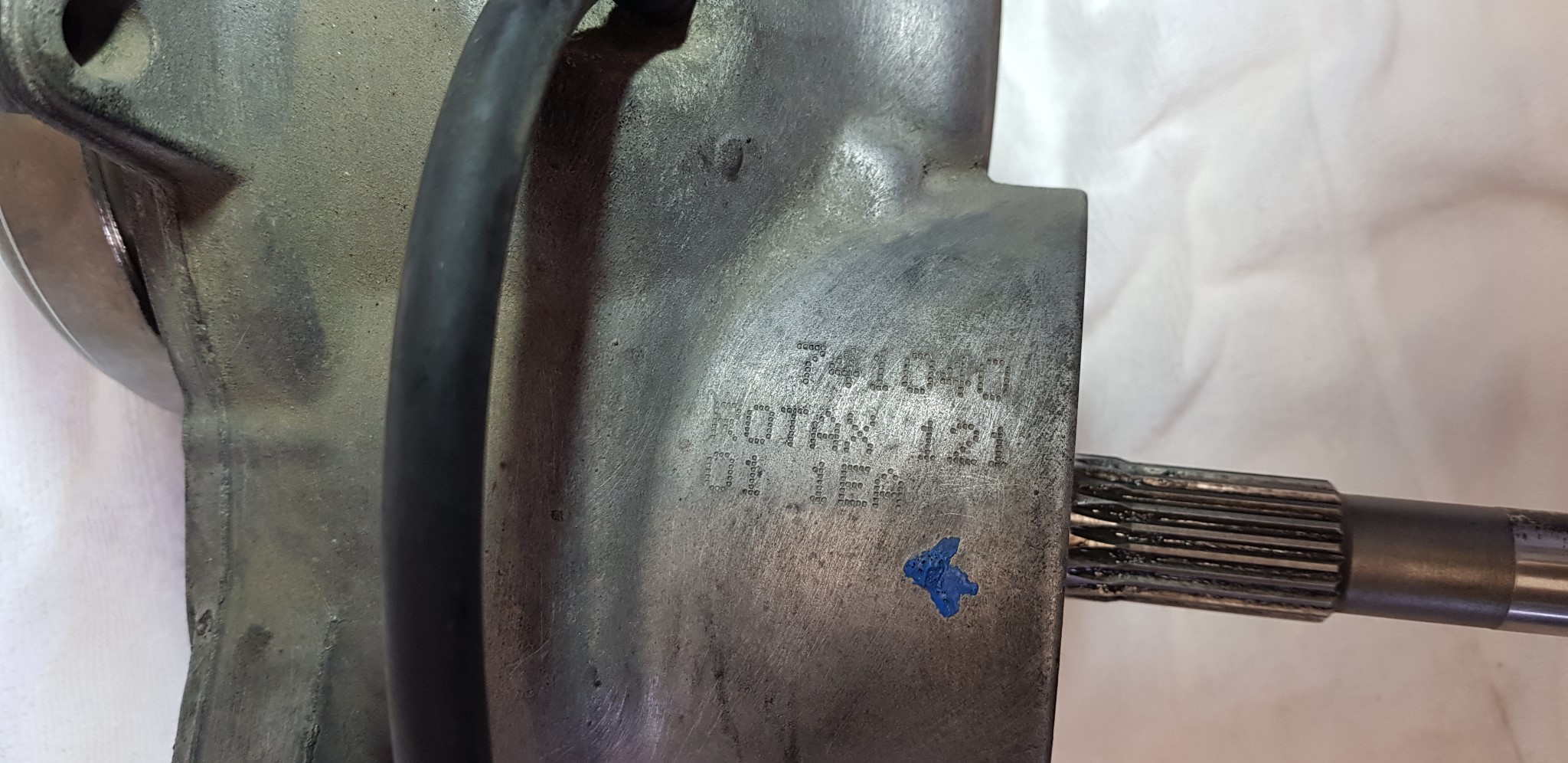

Hier noch ein weiteres Bild der abgebildete Motor ist aus einer C1-125. Bei einer 200er steht dort "Rotax 176" anstatt "Rotax 121"

Wenn aber auf dem Motor "Leonardo" drauf steht dann sollte das zu denken geben.

Der Motor vom Aprilia Leonardo war lediglich ähnlich der C1 und passt nicht in die C1. Aber da draussen werden gerne Teile verkauft aus dem Leonardo für den C1 passend weil alles das gleiche sein soll.
Dem ist aber nicht so! Der Leonardo Motor diente als Vorlage für den C1 Motor.

Gruß
Guido

Ich war dabei: 2006 Mosbach, 2007 Bad Aibling, 2009 Im Ländle, 2010 Bad Honnef, 2011 Clusone (IT), 2012 Slenaken (NL), 2014 Sauerland, 2015 Saarland, 2016 Ostsee, 2017 Altmühltal, 2018 Rösrath, 2019 Nordsee,
2020/2021/2022/2023 gerne wieder dabei.

RE: Wie erkenne ich von aussen welchen Motor ich habe, 29 Jul. 2022 08:49

Hallo Guido. Ganz so einfach wollte ich das der mitlesenden Rennleitung und den plakettenverteilenden technischen Göttern nicht machen.😉

RE: Wie erkenne ich von aussen welchen Motor ich habe, 29 Jul. 2022 09:03

---

Anubis: Hallo Guido. Ganz so einfach wollte ich das der mitlesenden Rennleitung und den plakettenverteilenden technischen Göttern nicht machen.😉

---

Ja, da hast du recht.

Aber man erkennt schon von außen ob es sich um einen C1 Motor oder Leonardo Motor handelt. Für ein geübtes Auge reichen da Bilder aus.
Vllt.kann er ja mal Bilder des Motor hier posten und dann sind wir alle schlauer.

Der Hinweis von Egon ist auch richtig. Hinter dem schwarzen Variodeckel ist ein Aufkleber auf dem es auch steht.
Ist der Aufkleber verloren gegangen oder hat keine Farbe mehr erkennt man es an der Form des Variodeckel ob es ein C1 oder auch kein C1 Motor ist.
Auch der Ventildeckel / Zylinderkopfhaube ist anders in seiner Form weil.... die Spezis hier kennen den Unterschied Leonardo zu C1  da gibt es eine Menge.

Gruß
Guido

Ich war dabei: 2006 Mosbach, 2007 Bad Aibling, 2009 Im Ländle, 2010 Bad Honnef, 2011 Clusone (IT), 2012 Slenaken (NL), 2014 Sauerland, 2015 Saarland, 2016 Ostsee, 2017 Altmühltal, 2018 Rösrath, 2019 Nordsee,
2020/2021/2022/2023 gerne wieder dabei.

RE: Wie erkenne ich von aussen welchen Motor ich habe, 29 Jul. 2022 20:31

Hallo Guido,

besten Dank für die Info mit den Ziffern an der Antriebsachse. Damit steht fest, ein 125 Motor.

Sorry das mit Leonardo war wohl der beginnende Alzheimer.

Da steht natürlich C1 Bertone auf dem Deckel des Riemengehäuses. Aber sonst nix.

Aber auch der Zylinderdeckel gibt zwei Nockenwellen frei. Also bis auf Hubraum war alles klar.

Ansonsten auch noch Glückwünsche zum Beitragscounter.

Vielen Dank und Grüße

Helmut
